近期在对一款2x2 MIMO无线产品的测试中，发现了一件有意思的事情，当两只天线的增益不一致时，会导致吞吐量波动。

实验过程如下：

1. 取2台TP-Link无线路由器（具体型号不方便透露），刷入Openwrt固件（这样可以支持STA模式）。

2. 将其中一台设备放置在屏蔽箱内（以下称为DUTA），另外一台放在屏蔽箱外面（以下称为DUTB）。

3. 将DUTB的两个天线接口分别接上20dB和30dB的衰减器，然后通过射频同轴电缆接在屏蔽箱的SMA接头上，屏蔽箱内部对应的SMA接头接上两只全向天线。

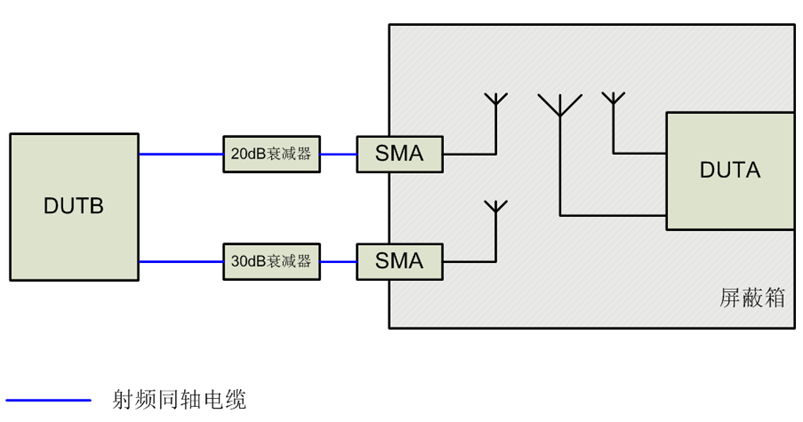

4. DUTA的两个天线口直接接上两只全向天线。如下图所示。

5. 将DUTA与DUTB使用无线桥接。

6. 使用两台电脑在DUTA与DUTB之间使用Iperf进行无线吞吐量测试。

这时，很明显可以发现Iperf测得的流量是在发生跳变的，忽高忽低（当时忘记截图了），而且通过Openwrt的luci界面也可以看到协商速率一直很不稳定。

接下来再做下一个实验：

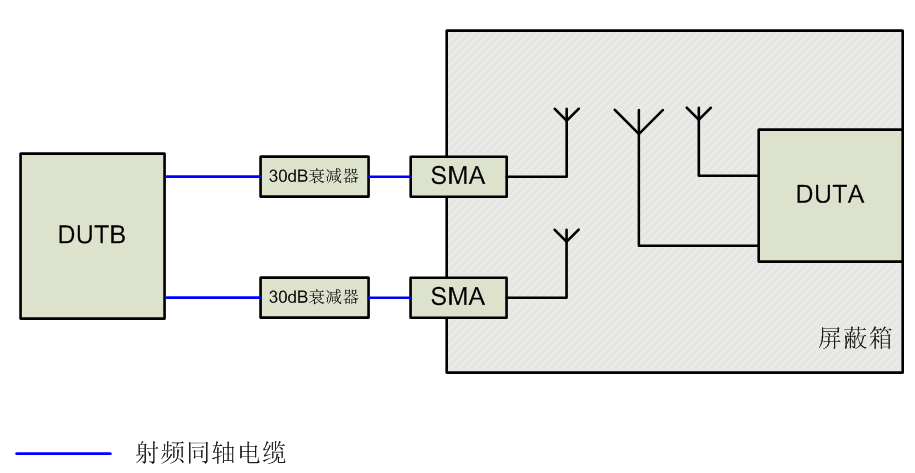

重复以上过程，将DUTB的两只衰减器都改为30dB的，如下图所示。

同样地，使用两台电脑在DUTA与DUTB之间使用Iperf进行无线吞吐量测试。这时可以发现Iperf测得的吞吐量非常稳定，不会发生跳变。

以上实验表明，对于2x2 MIMO无线设备来说，如果两只天线接收到的信号强度相差比较多的时候，会引起无线协商速率的不稳定，进一步导致数据流量不稳定，这对于实际的无线网络工程建设具有一定的指导意义。
